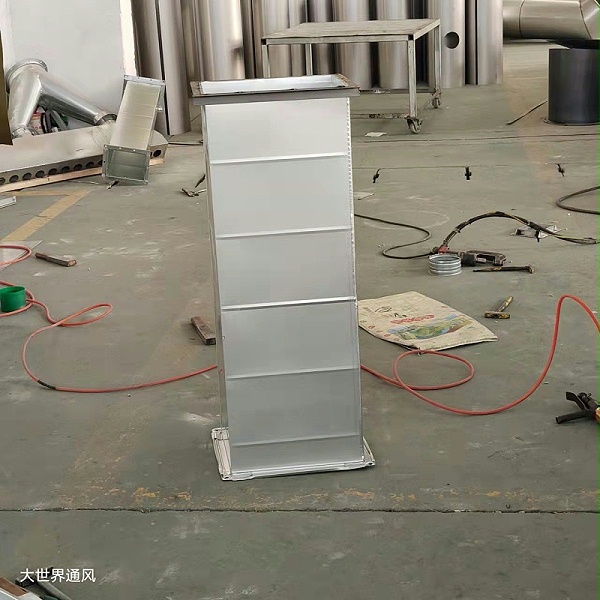

        共板法兰连接是风管本身两端的自制法兰，然后用法兰角和法兰弹簧夹连接两段风管。共板法兰风管施工工艺：（1）根据施工图纸绘制加工草图；（2）装配线加工半成品风管，钢板厚度应满足设计规范要求；（3）拼接成型，接缝应紧密、光滑、美观；（4）将风管的8个角插入法兰角码；（5）将风管翻转的法兰表面均匀填充密封胶；（6）将螺栓放置在指定的安装高度上，并拧紧8个法兰角上的螺栓；（7）用卡扳手将法兰夹与两个法兰一起夹紧。

       共板法兰风管安装检查：（1）风管及附件咬缝紧密，宽度一致，折角直，弧均匀，两端平行；（2）风管无明显扭曲和翘曲角，表面平整，凹凸不大于10mm；（3）风管外径或外边长的允许偏差：当小于等于300mm时，为2mm；当大于300mm时，为3mm；（4）风管管口平面度允许偏差为2mm；（5）矩形风管两条对角线的长度不应大于3mm；（6）共板法兰的折边应平直，弯曲度不应大于5/1000。
