远东光电特种玻璃车间屋顶排热通风管道解决方案

作者：编辑：来源：发布日期： 2017.09.07

信息摘要：

行业类别：工厂合作客户：远东光电特种玻璃客户需求：特种玻璃生产车间排热工程主要材料：不锈钢800型无动力风帽

一、目前现状：

宜兴市远东光电(中国建材)太阳能光伏玻璃车间二楼，现车间内空气流动质量差，常年封闭，而人员流动性大，浑浊空气较严重;车间紧窗户对流根本达不到通风换气效果且夏季温度达36°以上，下雨时又只能把有换气功能的窗户紧紧关闭，严重影响车间通风效果及车间领导和员工的正常作业。

二、现状原因说明：

由于偌大的车间内没有设计排风散热系统，因此造成空气流动性差;车间内大型机器设备的大功率(20KW以上)电机多达300台，造成车间内温度持续上升的主要原因。虽然厂房的屋脊处设计有排风散热的窗户，但是车间的宽度达80米，长度接近200米，屋面斜度却不到15°，这就意味着处在屋脊中间到窗户之间的两边区域热量不能及时排出。

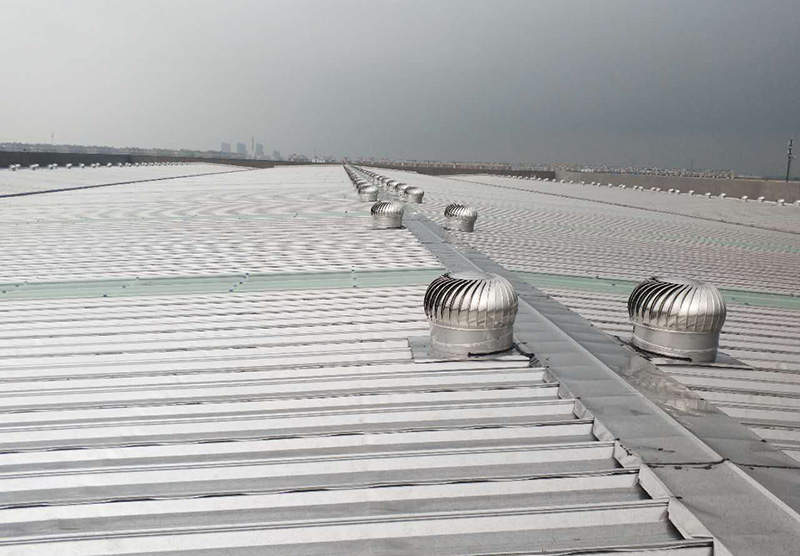

车间屋顶排热解决方案

三、解决方案：

根据该公司管理人员的相关要求及我公司通风换气人员及工程师的现场勘察测量、深度了解、详细计算分析，现做出如下方案说明：

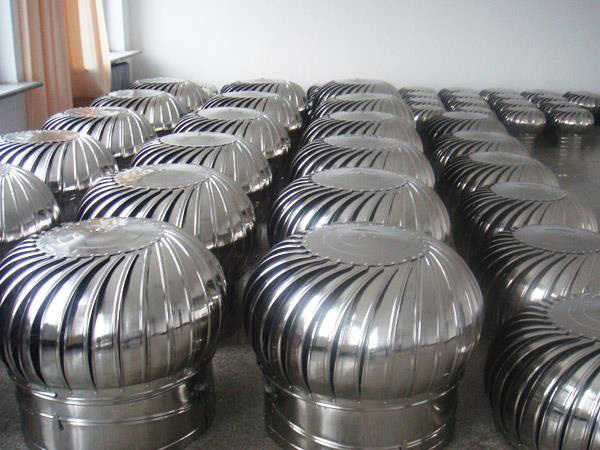

1、根据车间大厂房的空间体积设计换气通风散热系统，具体方案如下：根据车间的面积及空间高度，计算其空间体能为80000m³，一般车间的换气次数大约在22次/每小时，则整个空间换风量大约在1760000 m³/h左右，减去原有屋脊排风窗户的换风量600000m³/h，可以算出现至少需要1160000m³/h左右换风量。因此在屋脊到厂房侧面的中间位置安装一只201不锈钢800型无动力风帽，东面一只，西面一只，南北方向按每台间距1.5米一字排开，东面和西面合计200只201不锈钢800型无动力风帽。每只800型无动力风帽风量在5200～8000 m³/h之间，全压为大气压与室内压力差值0-80Pa，转速为15-260r/min，噪音量小于35Db，从经济适用的角度出发，安装无动力风帽是厂房较为合适，既环保又省电(如用1KW屋顶风机*200台，一天工作8小时计算日耗电1600度，一年达560000度以上，还需常年维修)。通过对比不难计算出无动力风帽的经济性是不可比拟的。同时让人工作时倍感新鲜空气带来的愉悦;，另一方面用电功率相应减小，达到节约能源及环保的功效，终达到彻底改变原有吵杂且通风散热不足的诟病，加快空气循环，同时美观经济实惠又环保。

2、产品工作原理：屋顶无动力风帽是利用室外压力差或自然界的自然风速均可推动风机的涡轮旋转及室内外空气对流的原理，将平行方向的空气流动，加速并转变为由下而上垂直的空气流动，以加强室内通风换气效果的一种装置，它不用电，无噪音，可长期运转(无腐蚀性气味车间可达8年以上)，排除室内的热气，湿气和秽气，其根据空气自然规律和气流流动原理，合理化设置在屋面的顶部，能迅速排出室内的热气和污浊气体，改良室内环境。

3、风帽能效

弧形风叶是经过科学的计算的上佳结果，能严格确保工作状态下不会让雨水侵入。排风效率高，只要在不低于0.2公尺的微风或室内外温度差多过0.5℃，即可轻盈运转，有效地运作。轴设有精细台阶，使在高速运转下涡轮的风叶不变形，从而大大地增加了通风机的使用寿命。变角颈管设计，可以使通风机在0-22.5度斜面下随心所欲地安装，安装工程很简便，一般大约30分钟之内可安装完成。

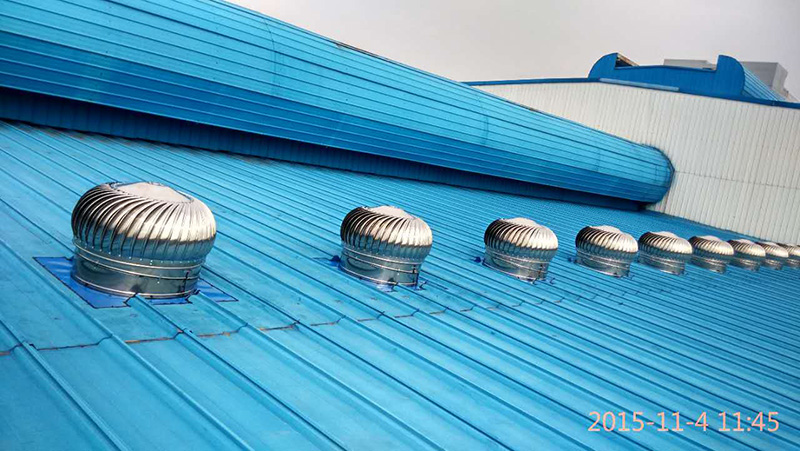

车间屋顶排热解决方案
